Máy bơm hoá chất QHG SKU Model QHG-40012

Mô tả sản phẩm Máy bơm hoá chất QHG SKU Model QHG-40012

Máy bơm hoá chất ly tâm trục ngang QHG được sử dụng để bơm các loại hoá chất có độ nhớt thấp và chứa lẫn tạp chất được sử dụng trong quá trình xi mạ, luyện kim, xử lý nước thải…



Bơm hoá chất QHG có những đặc điểm như sau:
–    Thân bơm được giá cố về mặt thiết kế và chất liệu, giúp máy bơm bền hơn và chắc chắn hơn.
–    Máy bơm dòng QHG có khả năng bơm được các loại axit và kiềm.
–    Model QHG có khả năng kháng lại các loại hoá chất ăn mòn có độ ăn mòn từ thấp đến cao.
–    Do đặc tính chất liệu, dòng bơm QHG bơm được các hoá chất có nồng độ cao ở nhiệt độ lên tới 100 độ C.
–    Một tính năng vô cùng tuyệt với của QHG đó là máy có khả năng chạy không tải trong thời gian ngắn mà không lo hỏng các bộ phận bên trong.
–    Bơm ly tâm trục ngang QHG bơm được hoá chất có lẫn tạp chất, hoá chất được sử dụng sau quá trình xi mạ, quá trình luyện kim…
–    Với các hoá chất ăn mòn yếu và trung bình thì dòng bơm QHG sử dụng chất liệu là GFRPP hoặc CFRPP và chất lỏng được bơm có nhiệt độ dưới 80 độ C.
–    Các loại hoá chất mạnh có tính ăn mòn cao và nhiệt độ chất lỏng dưới 100 độ C thì chất liệu được sử dụng cho các Model của bơm QHG là chất liệu nhựa PVDF.
–    Trong máy bơm có lắp kèm van điều tiết, không khí có trong bơm và đường ống  được đẩy ra ngoài một cách nhẹ nhàng khi máy bơm hoạt động từ đó tránh được việc phá huỷ phớt do tích luỹ quá nhiều không khí.
–    QHG là dòng máy bơn ly tâm trục ngang cho nên nó không có khả năng tự mồi.











Cấu tạo của bơm QHG
Máy bơm QHG gồm các bộ phận như sau: Động cơ kèm bệ đỡ, đầu bơm, cánh bơm, trục bơm, vòng đệm, phớt lò xo, bát phớt…





Chúng ta xem xét thông số được ký hiệu trên một Model của bơm QHG nhé. Ví dụ là Model QHG50052
Model: Thuộc dòng bơm hoá chất ly tâm trục ngang QHG.
50 là cổng hút xả có đường kính 50mm tương đương 2inch.
05 là mã lực động cơ tương đương 3.75kw.
2 là số kỳ của động cơ tương đương động cơ 2 kỳ – 2900 vòng/ phút.
Như vậy, chỉ cần nhìn Model là ta có thể biết ngay được các thông số của máy bơm ra sao.

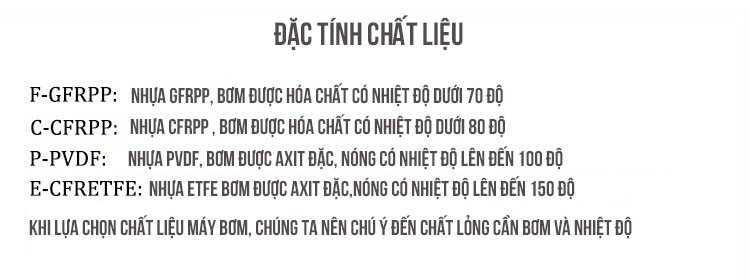

Đặc tính chất liệu:
–    Nhựa GFRPP dùng để bơm chất lỏng có tính axit trung bình và yếu và có nhiệt độ dưới 80 độ.
–    Nhựa CFRPP dùng để bơm chất lỏng có tính kiềm trung bình và yếu và nhiệt độ dưới 80 độ.
–    Nhựa PVDF dùng để bơm chất lỏng có tính axit đậm đặc và nhiệt độ dưới 100 độ.
–    ETFE sử dụng cho các chất lỏng là axit đặc nóng và có nhiệt độ dưới 150 độ.





Một số Model đặc trưng của dòng QHG.

Model QHG40012 có cổng hút là 50mm và cổng xả là 40mm với động cơ 1HP đẩy cao lên tới 15m với lưu lượng là 240l/phút và có trọng lượng khoảng 21kg.
Model QHG40022 có cổng hút là 50mm và cổng xả là 40mm với động cơ 2HP đẩy cao lên tới 17m với lưu lượng là 320l/phút và có trọng lượng khoảng 30kg.
Model QHG40032 có cổng hút là 50mm và cổng xả là 40mm với động cơ 3HP đẩy cao lên tới 25m với lưu lượng là 400l/phút và có trọng lượng khoảng 33kg.
Model QHG50032 có cổng hút là 65mm và cổng xả là 50mm với động cơ 3HP đẩy cao lên tới 25m với lưu lượng là 530l/phút và có trọng lượng khoảng 34kg.
Model QHG50052 có cổng hút là 65mm và cổng xả là 50mm với động cơ 5HP đẩy cao lên tới 28m với lưu lượng là 635l/phút và có trọng lượng khoảng 47kg.
Model QHG65052 có cổng hút là 80mm và cổng xả là 65mm với động cơ 5HP đẩy cao lên tới 19.5m với lưu lượng là 880l/phút và có trọng lượng khoảng 49kg.
Model QHG65072 có cổng hút là 80mm và cổng xả là 65mm với động cơ 7HP đẩy cao lên tới 24m với lưu lượng là 930l/phút và có trọng lượng khoảng 73kg.
Model QHG65102 có cổng hút là 80mm và cổng xả là 65mm với động cơ 10HP đẩy cao lên tới 29m với lưu lượng là 950l/phút và có trọng lượng khoảng 80kg.
Model QHG100102 có cổng hút là 100mm và cổng xả là 100mm với động cơ 10HP đẩy cao lên tới 27.5m với lưu lượng là 1180l/phút và có trọng lượng khoảng 81kg.
Model QHG100152 có cổng hút là 100mm và cổng xả là 100mm với động cơ 15HP đẩy cao lên tới 30m với lưu lượng là 1490l/phút và có trọng lượng khoảng 110kg.







Đường cong hiệu suất được mô tả vô cùng kỹ càng dưới đây:





Dưới đây là các cách lắp đặt đúng củng máy bơm hoá chất ly tâm QHG.





Lưu ý
–    QHG là máy bơm trục ngang nên khi lắp đặt phải chú ý đến bề mặt bên dưới để bơm có thể hoạt động mà không bị rung lắc.
–    Máy bơm QHG không có khả năng tự mồi nên khi lắp đặt phải lắp máy bơm bên dưới bồn chứa hoá chất.
–    Hạn chế tối đa lắp đặt dòng bơm này ngoài trời, nếu có lắp phải được lắp kèm với tấm bảo vệ.
–    Trước khi chính thức bơm, chúng ta phải kiểm tra các mối ốc, các đầu nối để đảm bảo không bị hở, rò rỉ khi bơm.

















Ứng dụng:
Máy QHG bơm được các loại axit, bazo và các loại hoá chất ăn mòn có lẫn tạp chất khác, được sử dụng rộng rãi trong các nghành công nghiệp như mạ điện, điện năng lượng mặt trời, sơn phủ ô tô, sản xuất sơn, luyện kim, hoá chất, sản xuất kim loại và hợp kim, xử lý nước thải, y học…
