Hệ thống phát hiện cháy bằng cảm biến ánh sáng dạng tuyến tính

Cảm biến phát hiện cháy bằng ánh sáng phản xạ có khả năng thu thập và phân tích dữ liệu mạnh mẽ. Thông qua chương trình tính toán được cài sẵn trong cảm biến, nó có thể tự động xác định tình trạng cháy và lỗi, đồng thời cung cấp tín hiệu trạng thái bằng âm thanh, ánh sáng và tín hiệu bật/tắt.

Quá trình lắp đặt và điều chỉnh của cảm biến này rất đơn giản và thuận tiện, phù hợp với các không gian không có vật cản, có chiều cao từ 6 đến 20 mét, như:

Các tòa nhà cao tầng, trung tâm thương mại, phòng họp,
Các công trình kiến trúc cổ, nhà xưởng lớn, kho hàng, và các tầng giữa của các công trình khác.

Sản phẩm này rất thích hợp lắp đặt tại những nơi có sự xuất hiện của nhiều khói trước khi xảy ra hỏa hoạn.

Các tính năng nổi bật:

Thiết kế tối ưu toàn diện với chức năng phát sóng và thu nhận tích hợp.
Cảm biến được trang bị đèn chỉ thị đỏ, xanh lá và vàng cùng với âm thanh báo hiệu, thuận tiện cho việc điều chỉnh trong quá trình lắp đặt.
Tính năng tự động theo dõi và bù đáp ánh sáng, có khả năng chống nhiễu từ ánh sáng tán xạ.
Chức năng tự chẩn đoán lỗi.
Tính năng tự học.
Vị trí lắp đặt phản xạ laser được xác định nhanh chóng.

Hệ thống phát hiện khói bằng chùm tia ánh sáng tuyến tính

Thành phần hệ thống:

Mặt phản xạ (Băng phản xạ):
- Khoảng cách phát hiện: 5m – 100m.
Cảm biến khói dạng chùm ánh sáng tuyến tính:
- Kết nối với mô-đun đầu vào.
Mô-đun đầu vào:
- Chuyển đổi và truyền tải dữ liệu giữa các thiết bị.
Bảng điều khiển báo cháy:
- Hệ thống đường truyền, kết nối và truyền tải dữ liệu giữa các thiết bị.

Yêu cầu thiết kế cho cảm biến ánh sáng dạng tuyến:

Chiều cao lắp đặt: Từ 6m đến 20m.
Khoảng cách phát hiện: 5m – 100m.
Khoảng cách lắp đặt cảm biến theo chiều ngang: ≥ 14m.
Khoảng cách lắp đặt cảm biến theo chiều dọc: 6m.
Vị trí lắp đặt: Cách trần từ 0,5m đến 1m.
Thời gian báo động: Trong vòng 30 giây.

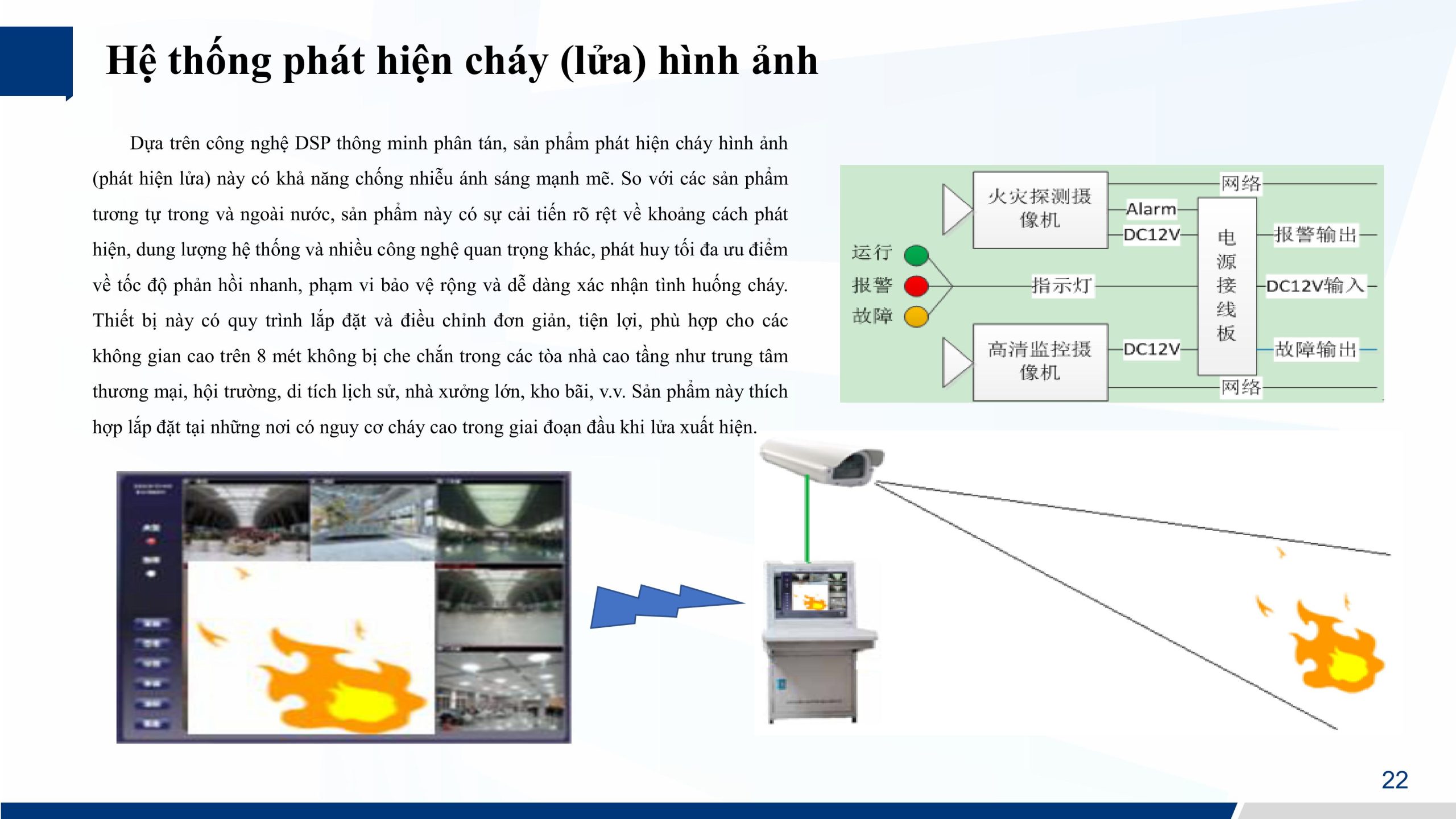

Hệ thống phát hiện cháy (lửa) hình ảnh

Dựa trên công nghệ DSP thông minh phân tán, sản phẩm phát hiện cháy hình ảnh (phát hiện lửa) có khả năng chống nhiễu ánh sáng mạnh mẽ. So với các sản phẩm tương tự trong và ngoài nước, sản phẩm này có sự cải tiến rõ rệt về khoảng cách phát hiện, dung lượng hệ thống và nhiều công nghệ quan trọng khác.

Ưu điểm nổi bật:

Tốc độ phản hồi nhanh: Hệ thống có khả năng phát hiện và báo động nhanh chóng.
Phạm vi bảo vệ rộng: Phù hợp với các không gian lớn.
Dễ dàng xác nhận tình huống cháy: Tăng tính chính xác và hiệu quả xử lý.

Ứng dụng:

Thiết bị này có quy trình lắp đặt và điều chỉnh đơn giản, tiện lợi, phù hợp cho các không gian cao trên 8 mét không bị che chắn như:

Tòa nhà cao tầng,
Trung tâm thương mại,
Hội trường,
Di tích lịch sử,
Nhà xưởng lớn,
Kho bãi, v.v.

Sản phẩm này đặc biệt thích hợp lắp đặt tại những nơi có nguy cơ cháy cao trong giai đoạn đầu khi lửa xuất hiện.

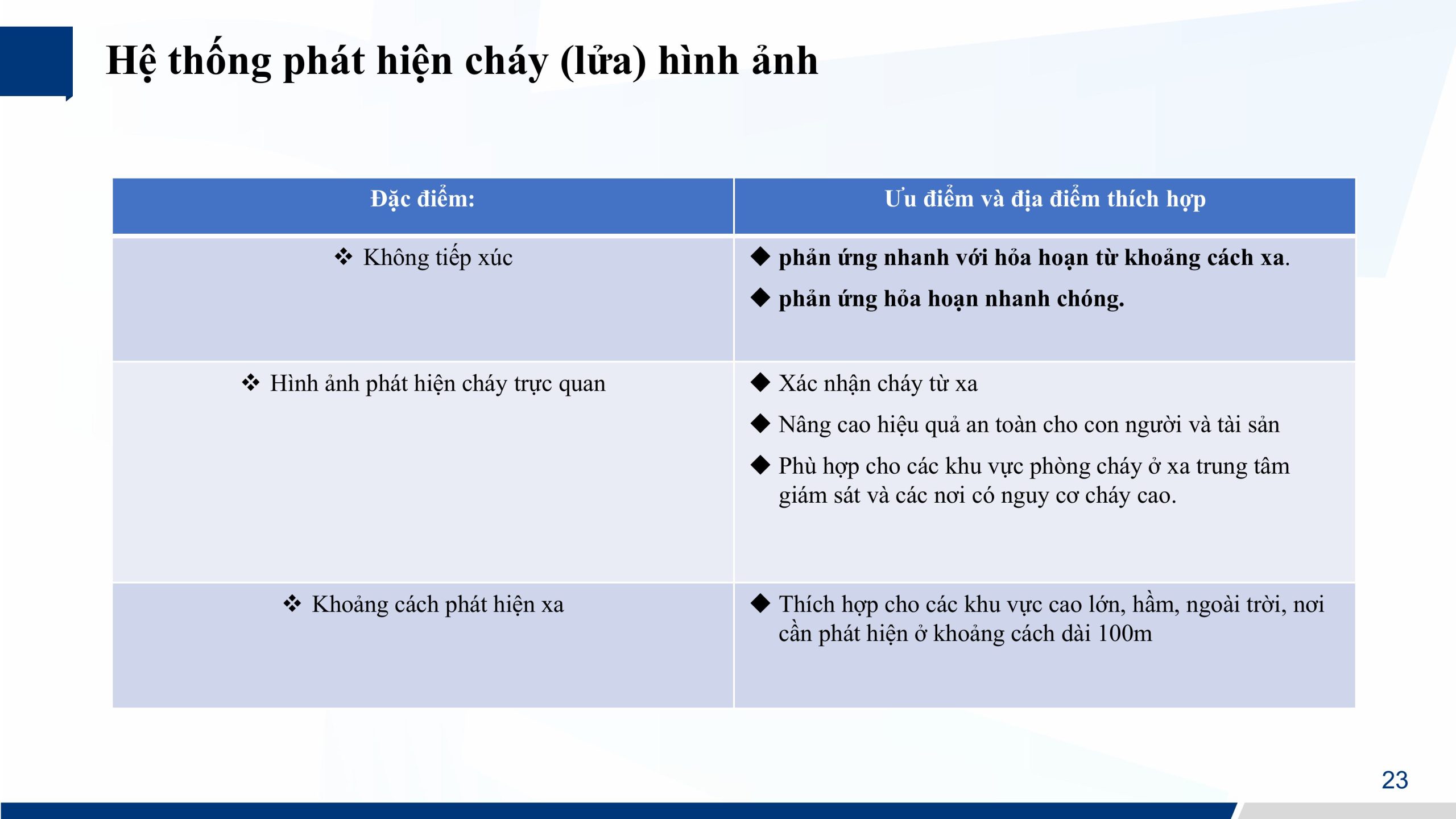

Hệ thống phát hiện cháy (lửa) hình ảnh

Đặc điểm	Ưu điểm và địa điểm thích hợp
Không tiếp xúc	– Phản ứng nhanh với hỏa hoạn từ khoảng cách xa.
	– Phản ứng hỏa hoạn nhanh chóng.
Hình ảnh phát hiện cháy trực quan	– Xác nhận cháy từ xa.
	– Nâng cao hiệu quả an toàn cho con người và tài sản.
	– Phù hợp cho các khu vực phòng cháy ở xa trung tâm giám sát và các nơi có nguy cơ cháy cao.
Khoảng cách phát hiện xa	– Thích hợp cho các khu vực cao lớn, hầm, ngoài trời, nơi cần phát hiện ở khoảng cách dài 100m.

Hệ thống này cung cấp giải pháp tối ưu trong việc phát hiện hỏa hoạn từ xa, hỗ trợ xác định và xử lý nhanh chóng, đồng thời phù hợp cho các môi trường đặc thù như nhà xưởng, kho bãi, và các không gian rộng lớn

Hệ thống phát hiện cháy (lửa) hình ảnh

So sánh phản ứng của các loại cảm biến đối với các nguồn can thiệp phổ biến:

Bảng so sánh dưới đây trình bày các loại cảm biến phát hiện cháy phổ biến (UV, UV/IR, IR đơn phổ, IR đa phổ, Video) và mức độ nhạy cảm của chúng với các yếu tố:

Loại cảm biến	Phản ứng với tia lửa điện	Khói đen	Vùng lửa xa	Phát xạ nhiệt chói	Dầu	Nước	Sương mù	Khói	Phát xạ từ vật đen	Phản xạ ánh sáng mặt trời
UV	Nhạy cao	Không hiệu quả	Nhạy cao	Không hiệu quả	Nhạy cao	Không hiệu quả	Không hiệu quả	Nhạy thấp	Không hiệu quả	Không hiệu quả
UV/IR	Nhạy cao	Nhạy thấp	Nhạy cao	Nhạy thấp	Nhạy cao	Không hiệu quả	Không hiệu quả	Nhạy thấp	Không hiệu quả	Không hiệu quả
IR (đơn phổ)	Nhạy cao	Không hiệu quả	Nhạy cao	Không hiệu quả	Nhạy cao	Không hiệu quả	Không hiệu quả	Không hiệu quả	Không hiệu quả	Không hiệu quả
IR (đa phổ)	Nhạy cao	Nhạy thấp	Nhạy cao	Nhạy thấp	Nhạy cao	Không hiệu quả	Không hiệu quả	Nhạy thấp	Nhạy thấp	Không hiệu quả
Video (hình ảnh)	Nhạy thấp	Không hiệu quả	Nhạy cao	Nhạy thấp	Không hiệu quả	Không hiệu quả	Không hiệu quả	Nhạy cao	Không hiệu quả	Nhạy thấp

Chú thích:

🔵 Rất nhạy cảm
🔴 Không nhạy cảm
— Không hiệu quả

Hệ thống phát hiện cháy (lửa) hình ảnh

Phân tích và xử lý từ xa:

Loại cảm biến này được tích hợp đơn vị giám sát cháy bên trong mỗi cảm biến, thực hiện phân tích và so sánh giữa hình ảnh video màu với cơ sở dữ liệu hình ảnh lửa đã được tích hợp.
Khi có cháy xảy ra, cảm biến sẽ gửi cảnh báo đến trung tâm điều khiển thông qua hình ảnh video, đồng thời phát tín hiệu cảnh báo bằng các phương thức khác tới trung tâm điều khiển.

Mô hình hoạt động:

Camera cảm biến cháy:
- Ghi nhận hình ảnh và dữ liệu từ khu vực giám sát.
Mô-đun đầu vào:
- Xử lý dữ liệu và truyền tải thông tin đến trung tâm điều khiển.
Trung tâm điều khiển:
- Tích hợp hình ảnh và dữ liệu báo cháy, hiển thị tình huống tại khu vực giám sát.
Màn hình hiển thị:
- Cung cấp hình ảnh trực quan và thông tin chi tiết về vị trí và mức độ nguy hiểm của sự cố cháy.

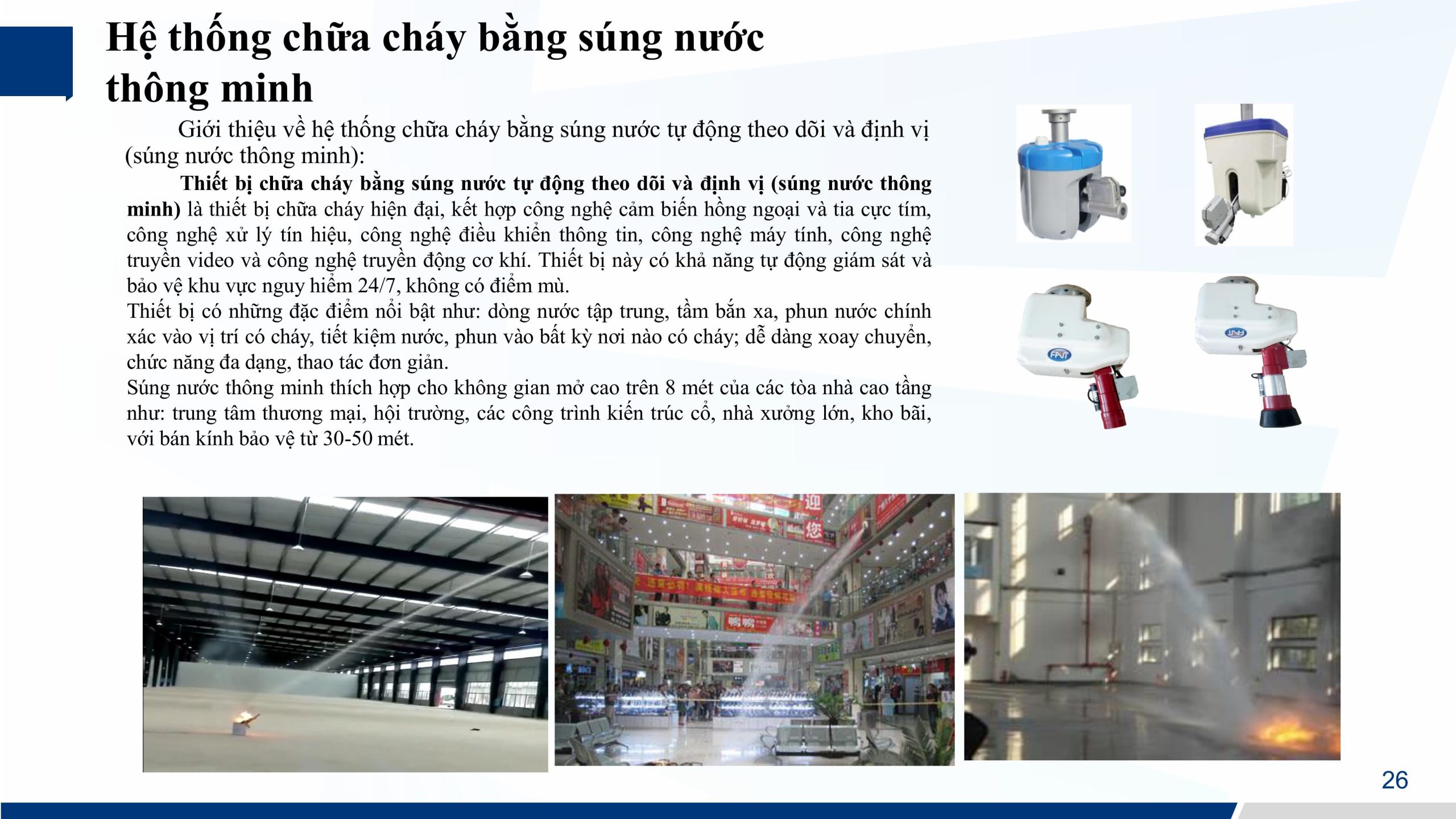

Hệ thống chữa cháy bằng súng nước thông minh

Giới thiệu:

Hệ thống chữa cháy bằng súng nước tự động theo dõi và định vị (súng nước thông minh) là thiết bị chữa cháy hiện đại, kết hợp các công nghệ sau:

Cảm biến hồng ngoại và tia cực tím.
Công nghệ xử lý tín hiệu.
Công nghệ điều khiển thông tin.
Công nghệ máy tính.
Công nghệ truyền video.
Công nghệ truyền động cơ khí.

Thiết bị này có khả năng tự động giám sát và bảo vệ khu vực nguy hiểm 24/7, không có điểm mù.

Đặc điểm nổi bật:

Dòng nước tập trung, tầm bắn xa.
Phun nước chính xác vào vị trí có cháy, tiết kiệm nước.
Khả năng phun vào bất kỳ nơi nào có cháy.
Dễ dàng xoay chuyển.
Chức năng đa dạng, thao tác đơn giản.

Ứng dụng:

Súng nước thông minh phù hợp cho không gian mở trên 8 mét của các tòa nhà cao tầng như:

Trung tâm thương mại.
Hội trường.
Các công trình kiến trúc cổ.
Nhà xưởng lớn.
Kho bãi.

Bán kính bảo vệ từ 30-50 mét.

Hệ thống chữa cháy bằng súng nước thông minh

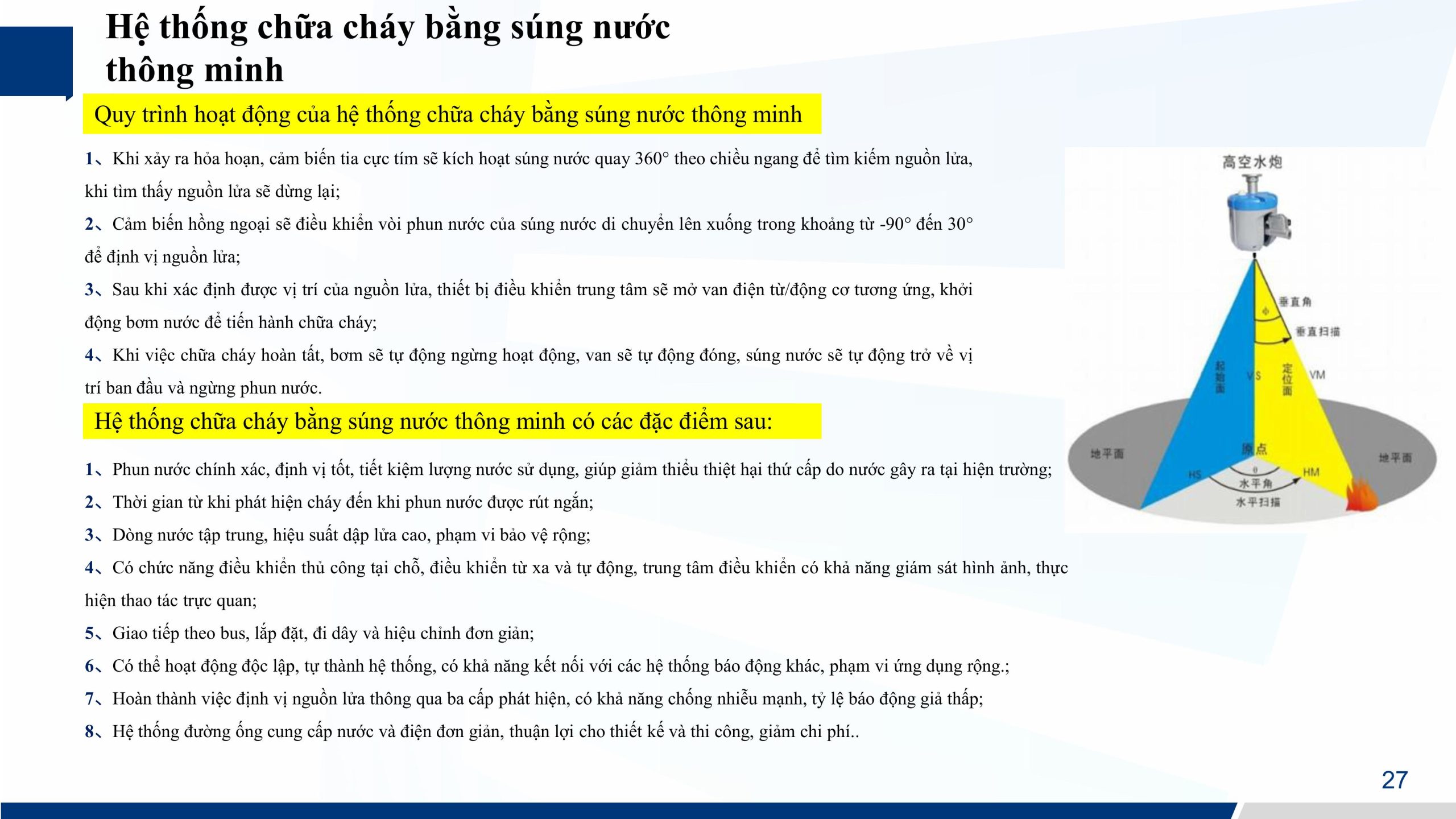

Quy trình hoạt động của hệ thống chữa cháy bằng súng nước thông minh:

Khi xảy ra hỏa hoạn, cảm biến tia cực tím sẽ kích hoạt súng nước quay 360° theo chiều ngang để tìm kiếm nguồn lửa. Khi tìm thấy nguồn lửa, súng sẽ dừng lại.
Cảm biến hồng ngoại sẽ điều khiển vòi phun nước di chuyển lên xuống trong khoảng từ -90° đến 30° để định vị nguồn lửa.
Sau khi xác định được vị trí của nguồn lửa, thiết bị điều khiển trung tâm sẽ mở van điện từ/tổng cơ tương ứng, khởi động bơm nước để tiến hành chữa cháy.
Khi việc chữa cháy hoàn tất, bơm sẽ tự động ngừng hoạt động, van sẽ tự đóng, và súng nước sẽ tự động trở về vị trí ban đầu, ngừng phun nước.

Hệ thống chữa cháy bằng súng nước thông minh có các đặc điểm sau:

Phun nước chính xác, định vị tốt, tiết kiệm lượng nước sử dụng, giảm thiểu thiệt hại thứ cấp do nước gây ra tại hiện trường.
Thời gian từ phát hiện cháy đến khi phun nước rút ngắn.
Dòng nước tập trung, hiệu suất dập lửa cao, phạm vi bảo vệ rộng.
Có chức năng điều khiển thủ công tại chỗ hoặc từ xa, trung tâm điều khiển có khả năng giám sát hình ảnh thực tế.
Giao tiếp theo bus, lắp đặt và đấu dây dễ dàng, nhanh chóng.
Hoạt động độc lập, tự thành hệ thống, có khả năng chống nhiễu mạnh, tỷ lệ báo động giả thấp.
Hoàn thành việc dập lửa và ngừng phun nước tự động sau khi hoàn tất.
Hệ thống được ứng dụng trong các môi trường đa dạng, mang lại lợi ích về chi phí và vận hành.
